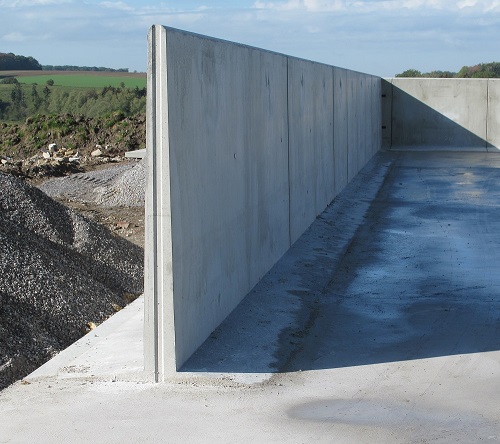

T Type AX
Afwerking van alle vlakken: Glad ontkistingsbeton
Afgeronde bovenzijde
Zijkanten: scherpe randen
Verticale zijden net niet loodrecht: schuinte = 2.4 tot 3% (volgens de hoogtes)
Hijsogen: één op elke zijde van de verticale wand
- Gecombineerde verbinding van de zijvlakken :
-
- Tand-groef
- Driehoekige uitholling om er eventueel een soepele dichtheidsvoeg in te gieten.
Detail van de verbinding tussen 2 elementen: (boveneenzicht)
Overdikte aan de inklemming om de afwezigheid van de hoekversterking te compenseren. Hellende voet voor het wegvloeien van zure sappen of regenwater.
Afgeronde kop om beschadiging van de dekzeilen te vermijden.
Afmeting
Lengte= 2,5 lm
| Totale Hoogte H (cm) | Type | VoetP (cm) | Gewicht | Belasting silo (*) | Belasting aan de uiteinden | Hijsogen | |
|---|---|---|---|---|---|---|---|
| Pied V (cm) | Sommet S (cm) | ||||||
| 203 | T-AX2.0 | 154 | 3000 | 12,0 | 9,2 | 2 x Rd24 | |
| 265 | T-AX2.5 | 200 | 4370 | 13,0 | 9,2 | 2 x Rd30 | |
| Nuttige hoogte = 2.50 m, komt overeenmet de L-elementen voor silo's van type DX | |||||||
| 315 | T-AX3,0 | 240 | 5720 | 14,0 | 9,2 | 2 x Rd30 | |
| Nuttige hoogte = 3,00 m, komt overeenmet de L-elementen voor silo's van type DX | |||||||
(*) Belasting van de silo: maximale inkuiling, plus overbelasting door een tractor (asbelasting tot 5 ton).
