Standaard Hoeken BX (45°)

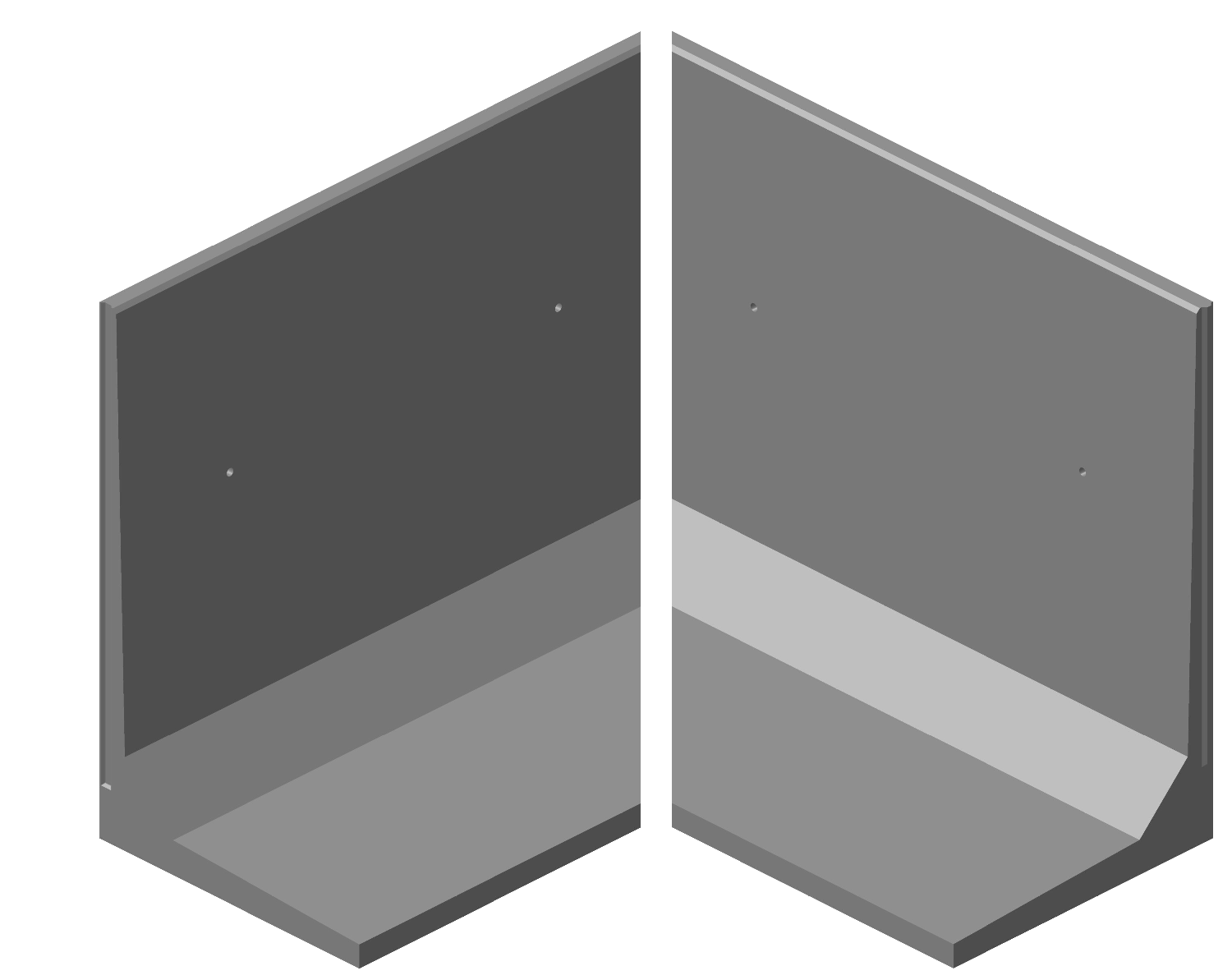

Hoeken samengesteld met 45° afgeschuinde L – elementen type BX
Geprefabriceerde speciale elementen met de voet en één zijkant 45° afgeschuind
Om een hoek van 90° te vormen: :

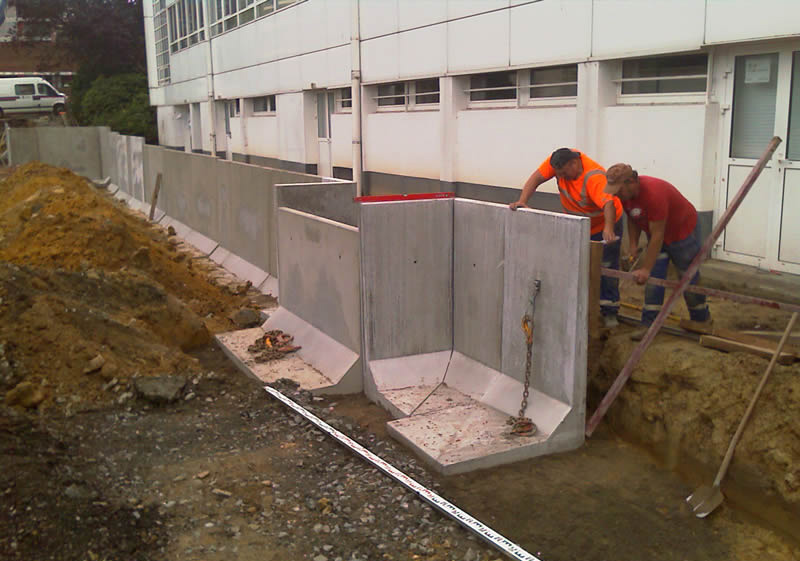

Plaats 2 gelijke elementen in verstek ; 1 schuin stuk links + 1 schuin stuk rechts
Afwerkingen en eigenschappen : idem als L type BX
Combinatie van binnen- en buitenhoeken
“BINNENHOEKEN”
| Standaard lengtes : | Tot 2,0 m hoog : | 2,50 lm of 1,0 lm * |
| Standaard lengtes : | Vanaf 2,0 m tot 4,5 m hoog : | 2,5 lm ** (of 1,0 lm met samenvoeging) |
| Notas : | |
|---|---|
| .** | Hoogte vanaf 2,0m, dit type samenvoeging is enkel toegestaan met elementen van 2,5 lm lang. |
| Voor grote hoogtes (vanaf 3,0 m) moeten de afgeschuinde voetstukken aan elkaar bevestigd worden. (Een kleine gewapende betonplaat op de voetstukken aanbrengen: de dikte, oppervlakte en bewapening van deze betonplaat worden opgegeven naargelang uw specifieke situatie) | |
| * | Voor samengevoegde hoeken met elementen type BXC (1.0 lm) voor kleine hoogtes kunnen de voetstukken best aan elkaar bevestigd worden (zie opmerking hieronder) |
“BUITENHOEKEN”
Voor de buitenhoeken (270°) zijn er geen hoekelementen nodig.
De voeten lopen eerder uiteen, zoals u hiernaast kan zien.
SAMEN TE STELLEN HOEKEN (HOOGSTE ELEMENTEN)
Technisch voorstel om lichtere elementen te hanteren.
Voor de hoogste elementen wegen de afgeschuine elementen inderdaad tot 8 Ton per stuk.
