Mise en oeuvre

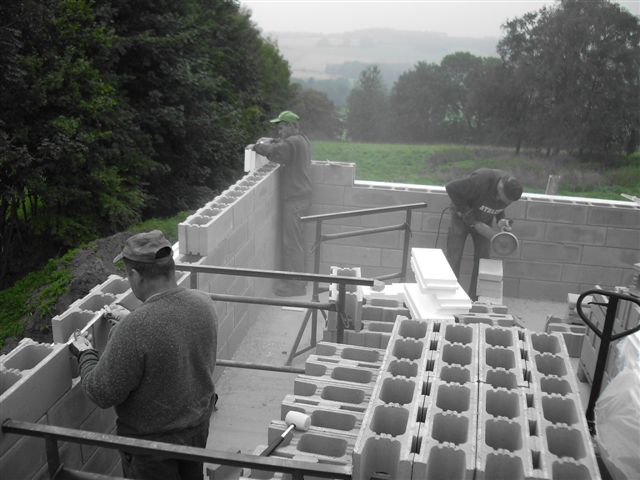

Pose de blocs GLOBAL en BETON

Règles de base :

1. Sens des blocs en béton

2. Appareillage des blocs en béton

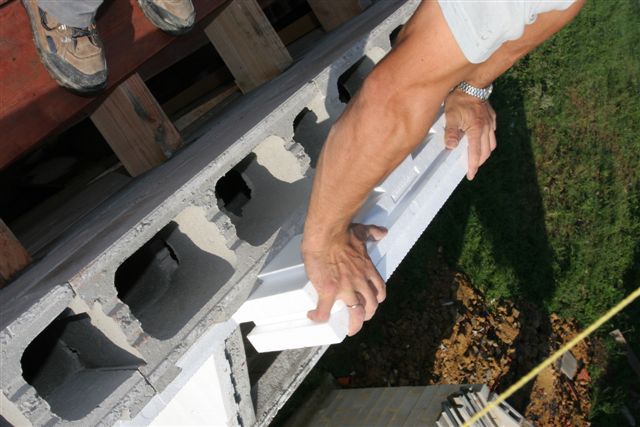

Pose des blocs isolants en Néopor

Les blocs isolants doivent être emboîtés après la pose de chaque lit de blocs béton.Règles de base :

Les emboîtements entre blocs béton et blocs isolants sont serrés et bien fermes

DÉTAIL DES ANGLES

En fonction des épaisseurs de Neopor

Neopor de 10 cm fermes.
Neopor de 20 cm fermes.
Neopor de 25 cm fermes.
Neopor de 30 cm fermes.

Découpes

Si possible, laisser les blocs entiers au droit des angles.

En cas de découpes spécifiques (différentes de 20 ou 40 cm)

Pour les portes et/ou fenêtres

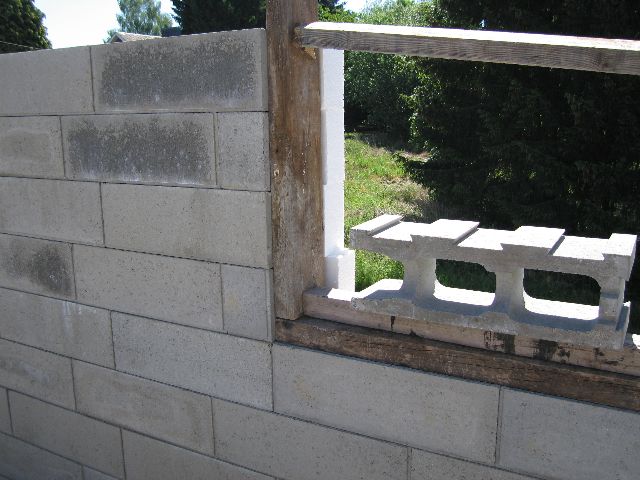

OUVERTURES - BATÉES

Au droit des ouvertures, le chant des blocs en béton est coffré avant bétonnage

CHANT DES HOURDIS

L’isolation extérieure à hauteur des hourdis ou planchers est essentielle. Les blocs Neopor ne peuvent donc pas être interrompus au-dessus des murs. Le lit de blocs Neopor (voire 2 lits, dans certains cas) à ajouter à hauteur des hourdis servira aussi de coffrage pour le béton coulé en bordure des hourdis et/ou pour la chape de compression.

PRÉCAUTIONS ET RECOMMANDATIONS

Coupure thermique à la base du mur en béton
Pour tirer le meilleur profit du système Global Construct, il y a lieu d’éviter le pont thermique à la base du mur en béton !
