Gamme et Caractéristiques Stepoc
| Dimensions (L/H/l) | Type | Poids (kg) | Béton de remplissage | Qté/paquet | Qté à dos plat/paquet | Qté par m² |
|---|---|---|---|---|---|---|
| Blocs droits | ||||||
| 60 / 20 /15 | N | 21,0 | 75 l/m² | 96 | 19 | 8,33 pces/m² |
| 60 / 20 / 15 | A | 21,0 | 75 l/m² | 96 | 19 | |
| 60 / 20 / 19 | N | 23,0 | 100 l/m² | 72 | 14 | |
| 60 / 20 / 19 | A | 23,0 | 110 l/m² | 72 | 14 | |
| 60 / 20 / 24 | N | 24,0 | 150 l/m² | 60 | 12 | |
| 60 / 20 / 24 | A | 24,0 | 155 l/m² | 60 | 20 | |
| 60 / 20 / 30 | N | 26,5 | 210 l/m² | 48 | 12 | |
| 60 / 20 / 30 | A | 26,5 | 210 l/m² | 48 | 12 | |
| 60 / 20 / 40 | N | 37,5 | 270 l/m² | 36 | / | |
| 60 / 20 / 40 | A | 35,0 | 275 l/m² | 36 | / | |
| 36,7 / 20 / 55 | N | 31,5 | Voir détails | 36 | 12 | 13,64 pces/m² |
| Blocs « ronds » : diamètres possibles de 1,75m à l’infini ! | ||||||
| 54 / 20 / 28 | N | 28,0 | 170 l/m² | 48 | / | 9,21 pces/m² |

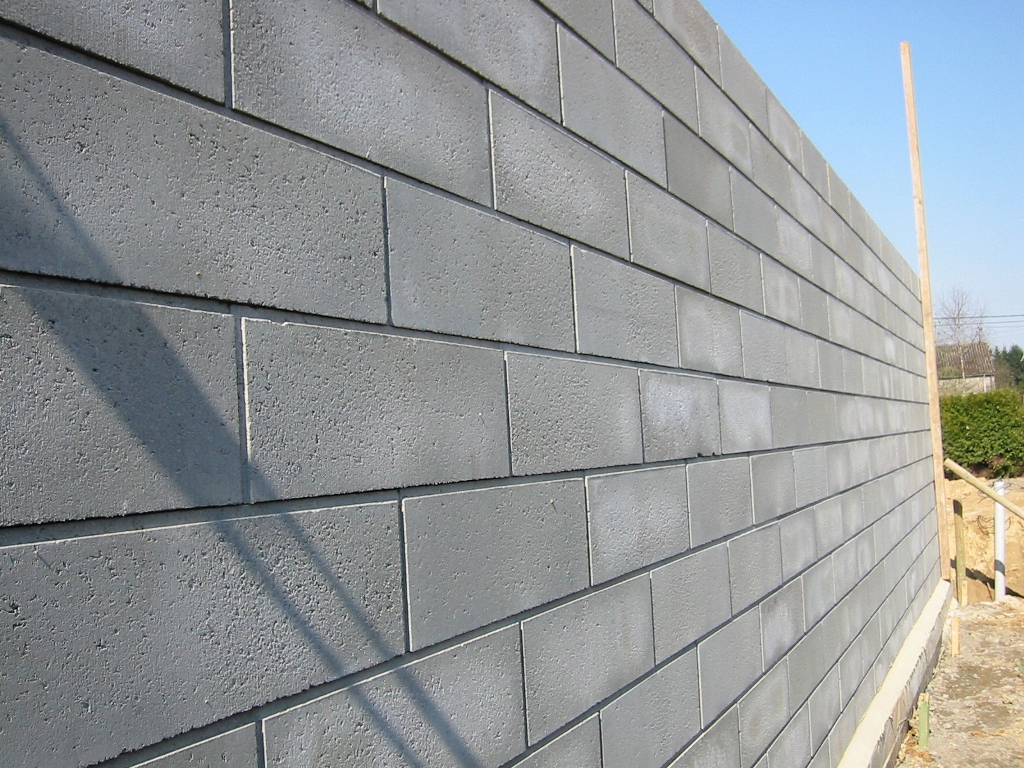

Type A :
Blocs AVEC Faux Joints
(Chanfreins qui donnent l’apparence d’une maçonnerie)

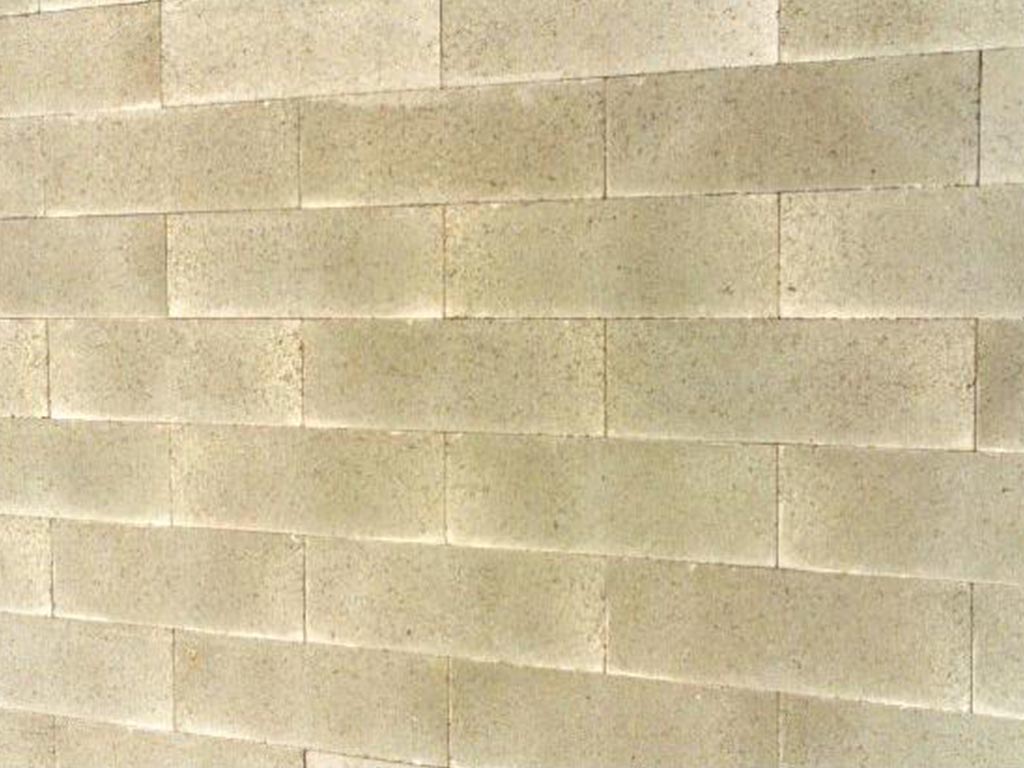

Type N :
Blocs SANS Faux Joints
(Arêtes vives)
Épaisseur de blocs à utiliser :
Á déterminer suivant l’application et les efforts à reprendre. L’épaisseur des blocs n’est pas forcément liée à la hauteur du mur à construire.
Exemples :
– Des blocs de 15 cm suffisent pour des murs en élévation d’habitation classique dont la hauteur est généralement de 2,60m (bétonnage en 2 phases recommandé).– Des blocs de 19 cm peuvent convenir pour des murs coupe-feu de hauteur importante (parfois plus de 10 m de haut) à condition de ne pas être sollicités latéralement.
Contactez notre bureau d’études pour savoir quel type de blocs convient le mieux à votre cas spécifique.
Pour des murs de soutènement standards, épaisseurs de blocs indicatives :
– Murs de 1 m de haut : Blocs de 19 cm
– Murs de 2 m de haut : Blocs de 24 cm
– Murs de 3 m de haut : Blocs de 30 cm
– Murs de 4 m de haut : Blocs de 40 cm ou blocs de 55 cm
Stepoc Extra-large de 55 cm
Possibilité de remplissage complet ou partiel du mur, suivant les besoins :
Les blocs de coffrage STEPOCLOMME XL sont pourvus de 3 compartiments sur leur largeur. Ces compartiments permettent de bétonner le mur partiellement ; par exemple, uniquement dans les coulisses extérieures. La partie centrale peut donc rester vide ou être elle-même complètement ou partiellement remplie.
Blocs adaptés pour les murs sur-épais de caves ou de fondations :
Blocs adaptés pour les murs sur-épais de caves ou de fondations :
Les bâtiments basse énergie ou passifs réclament des épaisseurs d’isolation importantes ! Dans ces cas, les murs de fondation doivent aussi s’épaissir pour pouvoir porter la maçonnerie intérieure, l’isolation et la maçonnerie de parement fortement déportés vers l’extérieur. Les nouveaux blocs STEPOCLOMME XL permettent de résoudre facilement ce problème. Dans l’exemple ci-contre : seules les coulisses extérieures sont remplies. La partie centrale sous l’isolation reste creuse.
Pourquoi prévoir les Stepoclomme Extra-Larges plutôt que 2 murs côte à côte ?
Mise en oeuvre plus simple et plus rapide : Montage simultané des 2 murs avec les Stepoclomme XL. Par contre, construire 2 murs l’un à côté de l’autre est compliqué, dès la pose du premier lit ! En effet, les difficultés pratiques sont nombreuses et importantes ; notamment pour mettre en place les profils d’alignement des murs (à déplacer régulièrement !) et les ficelles (!) ou simplement pour placer son niveau.
N.B. : Que les murs soient construits simultanément ou l’un après l’autre, les complications restent globalement les mêmes. Stabilité excellente : Les nombreuses entretoises des Stepoclomme XL assurent la liaison entre les parois bétonnées. Par contre, si 2 murs sont indépendants l’un de l’autre, il faut créer des liaisons transversales pour les solidariser. Cette opération est fastidieuse et coûteuse. N.B. : Sans ces liaisons transversales, il y a lieu de dimensionner le mur extérieur pour qu’il puisse reprendre seul la poussée des remblais (sans tenir compte donc du mur intérieur).
Caractéristiques des Stepoclomme XL :
Dimensions (cm) : 36,7 / 20 / 55 cm (L/H/l)
Quantité de blocs au m² : 13,64 pièces / m²
Poids : 32,5 kg / pièce
Finition : Finition soignée, texture bien serrée, arêtes vives (pas de faux-joints)
Précision en hauteur : Blocs recalibrés par fraisage après moulage
Possibilité de placer facilement des armatures, dans les cas où c’est nécessaire : 2 x 2 encoches dans les coulisses extérieures (max diamètre 14 horizontalement)
Conditionnement : 36 blocs par paquet
Proportion des 2 types de blocs dans les paquets :
Béton de remplissage : (Blocs compartimentés, d’où plusieurs possibilités)
En cas de remplissage des 2 coulisses extérieures (pour les murs de caves) : 183 litres par m²

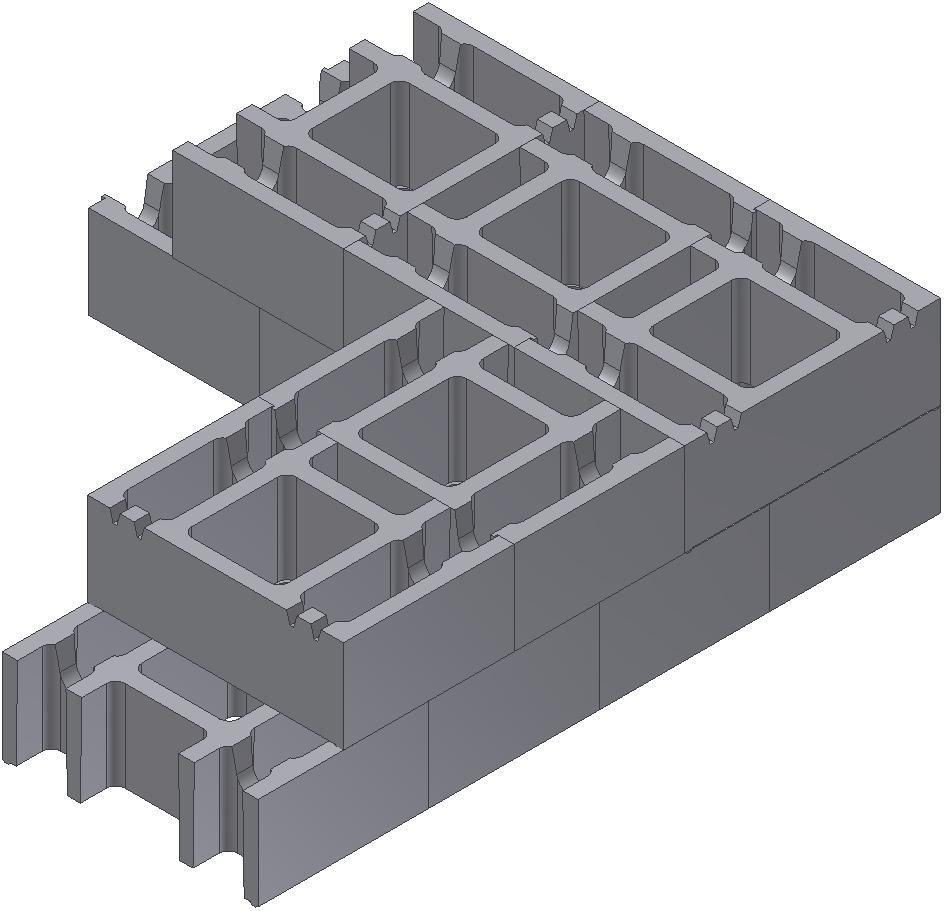

Suppléments dans les angles : + 127,5 litres par angle et par mètre de hauteur
En cas de remplissage de la partie centrale : 175 litres par m²
Pour le remplissage complet du mur : 358 litres par m²
Caractéristiques du béton de remplissage : Fluidité S4 (ou F5) ; granulométrie 4/8.Classe de résistance suivant votre application
Prescriptions de bétonnage : Voyez la page mise en oeuvre – bétonnage

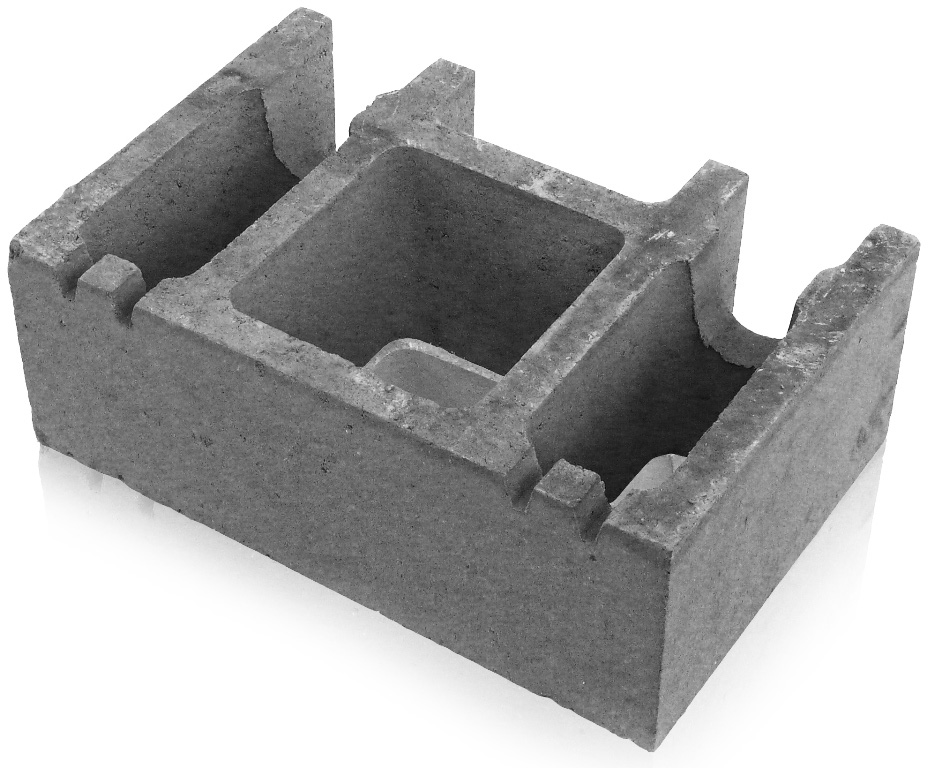

BLOCS “DE COIN”
(face arrière fermée, sans emboitements ; face arrière avec encoches)
1 bloc sur 3

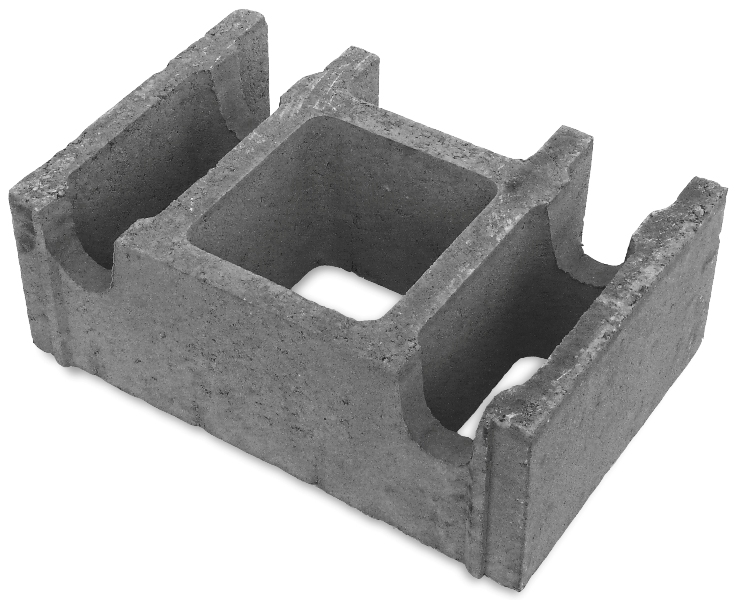

BLOCS STANDARDS
(parois transversales incurvées ; pas d’encoche)
2 blocs sur 3
